付属ケーブル接続方法

MFC本体を用いて鉄道模型制御操作を行なうために、お客様がお持ちのフィーダー線と 本製品に同梱されているケーブルをつなげていただく必要がございます。

ケーブルの接続手順

ケーブルの接続を行なうにあたって、下記のものが必要となります。
下記の枠内に記載物をご用意ください (写真は、加工前のケーブル類のみを掲載しています)

howtoset
  • ● ラジオペンチ
  • ● ニッパー
  • ● ハサミ
  • ● ピンケーブル黒・黒/ 白・・・操作するトラックおよびポイントの合計×2(+とーで必要なため)
  • ● 圧着端子・圧着端子カバー・・・操作するトラックおよびポイントの合計×2(+とーで必要なため)
  • ● 取扱説明書 または 本ページ
  • ● お持ちのフィーダー線・ポイントケーブル・・・操作するトラックおよびポイントの数

コネクター部分より少し下のピンケーブルをラジオペンチ、ニッパ、ハサミ等で切ります

howtoset
両方のケーブルを先端に少し切れ目を入れた後、手でおよそ30mm のところまで裂いてください

howtoset
ラジオペンチ、ニッパ、ハサミ等を使用して被覆(ひふく)を芯線の長さをおよそ5mmになるように両端を切ってください
※芯線が切れないようにご注意ください

howtoset
ピンケーブルの被覆を取って、芯線をむき出しにします
(この先の工程は、+とーの2本とも同様に行なってください)

howtoset
圧着端子の両端の穴にフィーダー線とピンケーブルの芯線をそれぞれ差し込みます

howtoset
ラジオペンチでしっかりと圧着してください
※しっかり圧着できていないと抜けてしまい、接続不良の原因になります

howtoset
圧着端子カバーに端子固定部(つめ)があるので、圧着した圧着端子を置き、 ラジオペンチでやさしく圧着端子カバーを閉じてください

howtoset
圧着端子カバーと芯線がしっかり固定できているか、やさしく引いて抜けないことを確認してください
※強く引くと抜けてしまいますのでご注意ください

howtoset
以上でケーブル接続作業は終了です
接続に使用するすべてのケーブルに同様の作業を行なってください

MFC本体の接続方法

上項目の手順で、付属ケーブルの接続が完了しましたら、下記の手順に沿って MFC本体および各拡張パックをお持ちのレールやポイントにつなげて スマートフォンまたはタブレットによる運転操作をお楽しみください。

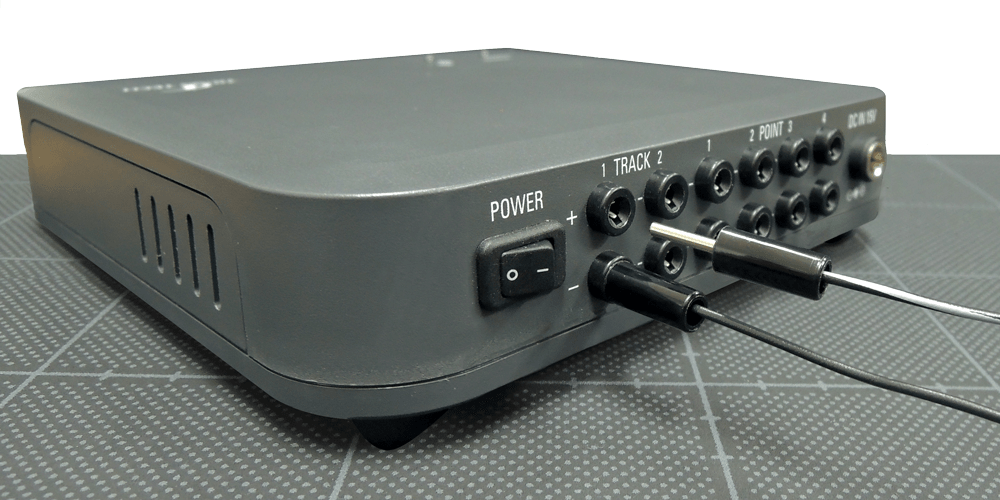

TRACK ピンジャック IN に加工済みのフィーダーケーブルを差し込みます
※TRACK ピンジャック IN に加工済みのポイントケーブルを差し込み、 操作することは絶対にしないでください

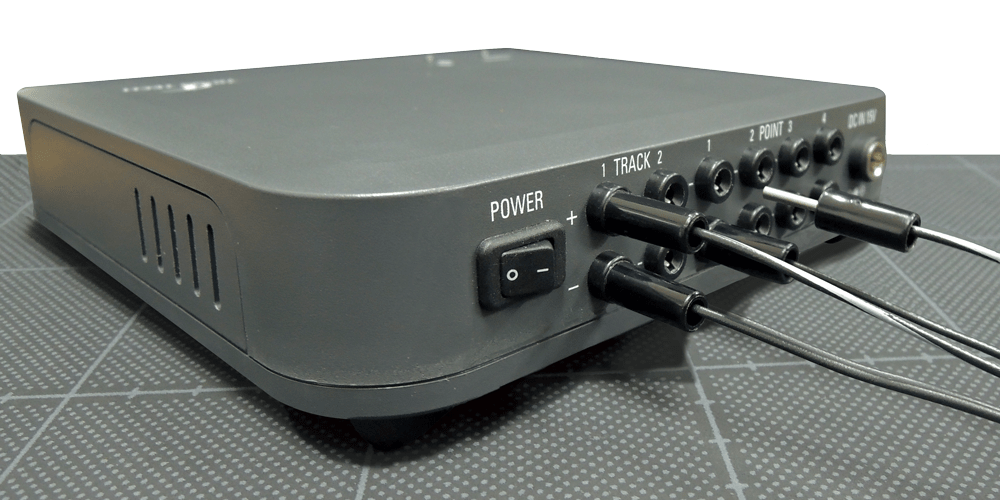

POINT ピンジャック IN に加工済みのポイントケーブルを差し込みます
※POINT ピンジャック IN に加工済みのフィーダーケーブルを差し込み、 操作することは絶対にしないでください

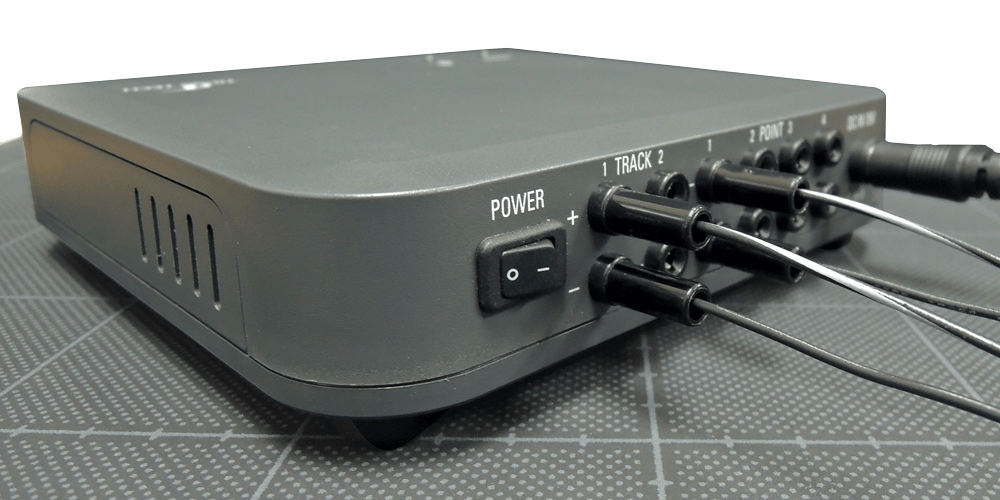

専用電源SW アダプターをDC ジャック IN とコンセントに差し込みます

MFC 本体のPOWER スイッチをON にするとPOWER LED(緑)が点灯します
※MFC 本体と各ピンケーブルまたは専用フラットケーブルを、つなぐまたは外す際には、 POWER スイッチをOFF にし、専用電源SW アダプターをコンセントから外した上で作業してください。
※電源が通電している状態で作業することは絶対におやめください
