付属ケーブル接続方法

MFC本体を用いて鉄道模型制御操作を行なうために、お客様がお持ちのフィーダー線と 本製品に同梱されているケーブルをつなげていただく必要がございます。

準備

ケーブルの接続を行なうにあたって、下記のものが必要となります。
下記の枠内に記載物をご用意ください。(写真は、加工前のケーブル類のみを掲載しています。)

• ●　ラジオペンチ
• ●　ニッパー
• ●　ハサミ
• ●　ピンケーブル黒・黒/ 白・・・操作するトラックおよびポイントの合計×２（+とーで必要なため）
• ●　圧着端子・圧着端子カバー・・・操作するトラックおよびポイントの合計×２（+とーで必要なため）
• ●　取扱説明書　または　本ページ
• ●　お持ちのフィーダー線・ポイントケーブル・・・操作するトラックおよびポイントの数

手順

①

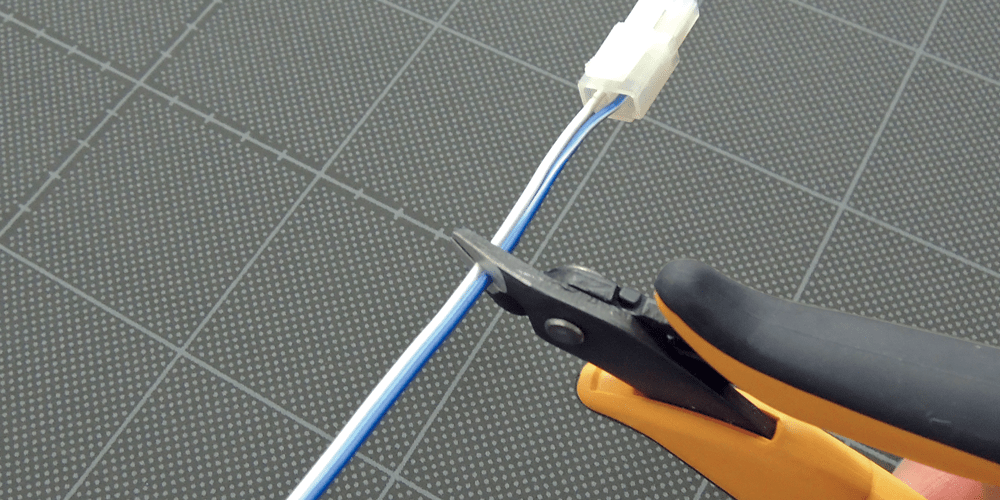

コネクター部分より少し下のピンケーブルをラジオペンチ、ニッパ、ハサミ等で切ります。

②

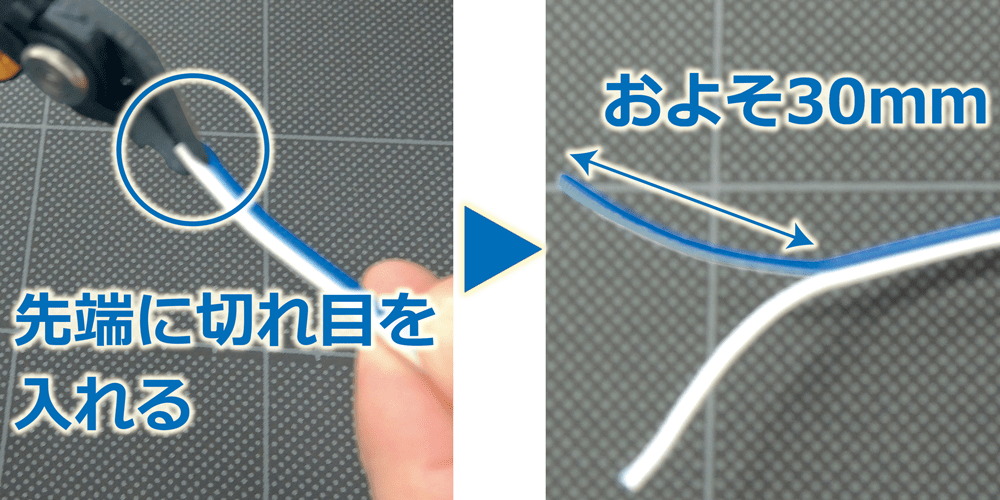

両方のケーブルを先端に少し切れ目を入れた後、手でおよそ30mm のところまで裂いてください。

③

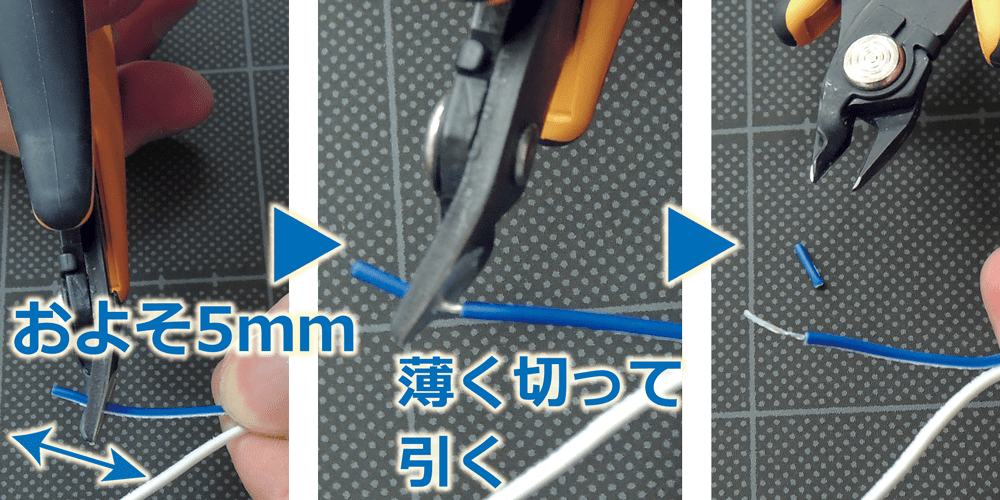

ラジオペンチ、ニッパ、ハサミ等を使用して被覆(ひふく)を芯線の長さをおよそ5mmになるように両端を切ってください。
※芯線が切れないようにご注意ください。

④

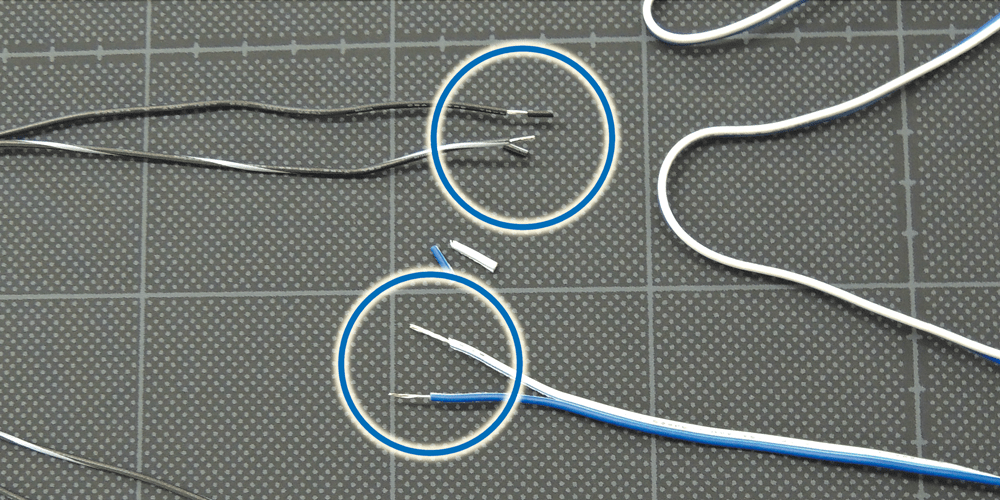

ピンケーブルの被覆を取って、芯線をむき出しにします。
(この先の工程は、+とーの2本とも同様に行なってください。)

⑤

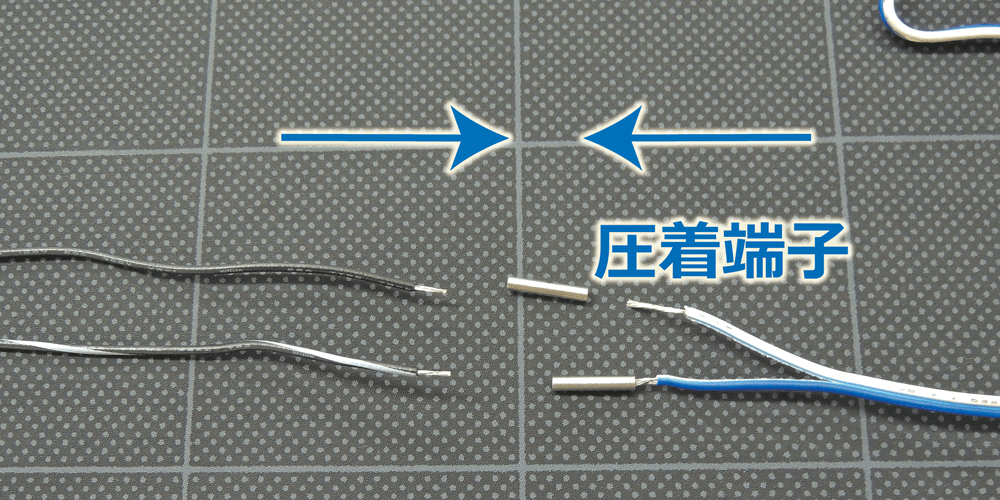

圧着端子の両端の穴にフィーダー線とピンケーブルの芯線をそれぞれ差し込みます。

⑥

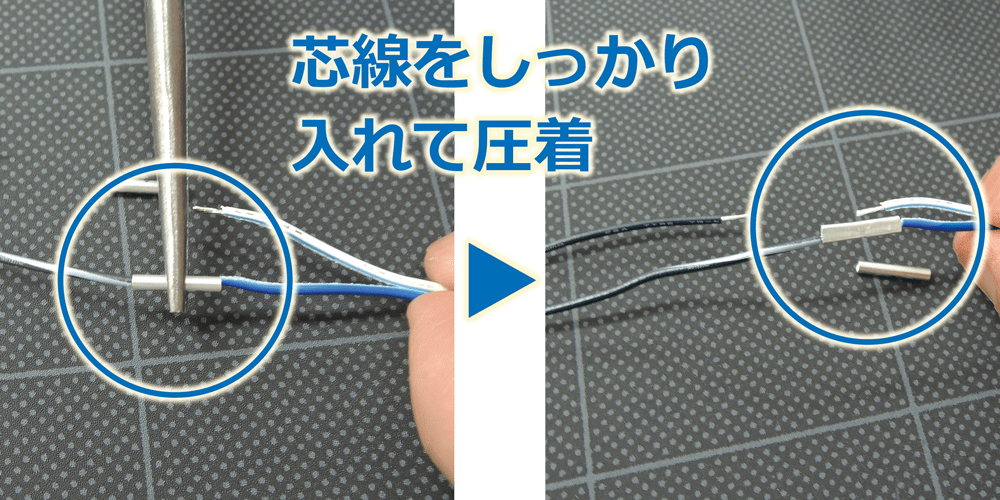

ラジオペンチでしっかりと圧着してください。
※しっかり圧着できていないと抜けてしまい、接続不良の原因になります。

⑦

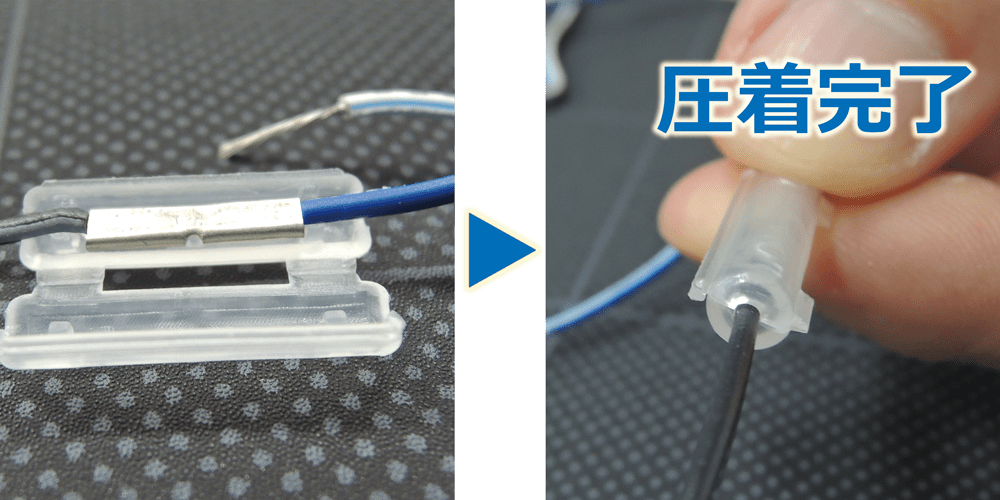

圧着端子カバーに端子固定部(つめ)があるので、圧着した圧着端子を置き、 ラジオペンチでやさしく圧着端子カバーを閉じてください。

⑧

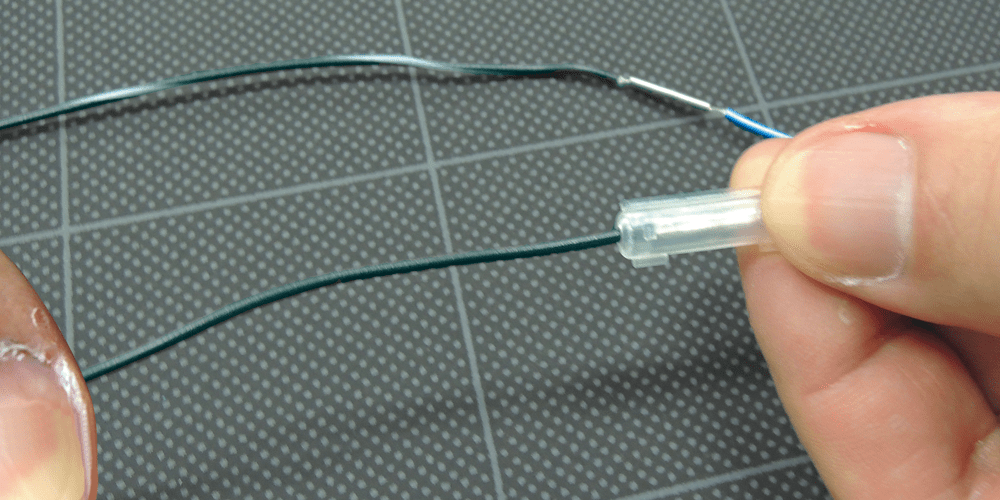

圧着端子カバーと芯線がしっかり固定できているか、やさしく引いて抜けないことを確認してください。
※強く引くと抜けてしまいますのでご注意ください。

⑨

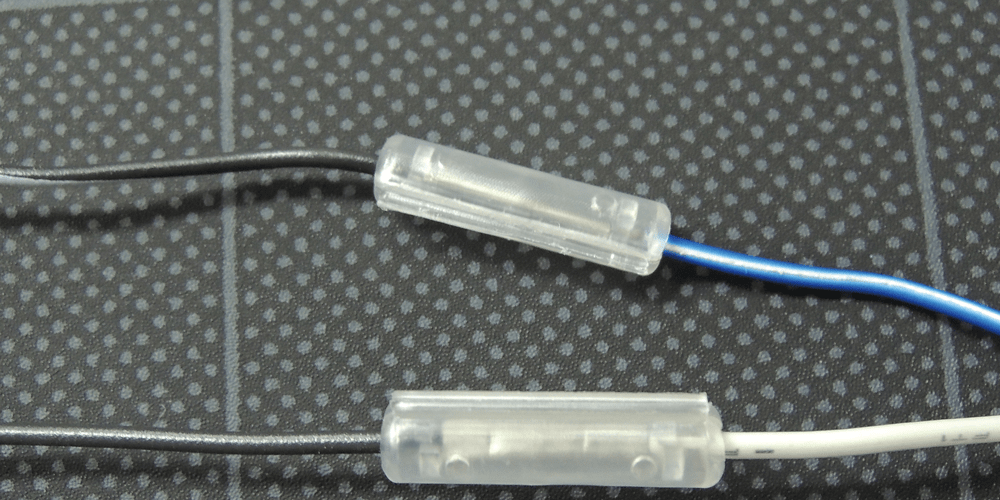

以上でケーブル接続作業は終了です。
接続に使用するすべてのケーブルに同様の作業を行なってください。
