スマホ1台でポイントも切替え楽々！

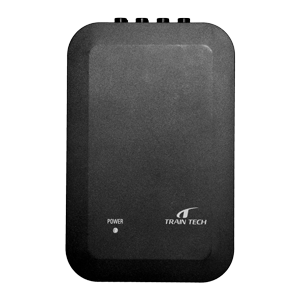

ポイント拡張パック［PX］はポイント切替え数を拡張するものです。
通常MFC本体でのポイント切替え制御数は4ヶ所分のみですが、MFC本体にポイント拡張パック[PX] を 専用フラットケーブルSで増設することにより、最大で20 ヶ所分の操作が可能となります。
[PX]1台で4ヶ所分、最大4台の増設で20ヶ所のポイント操作が可能になります！
同梱されている専用フラットケーブルSでMFC本体に接続して増設することにより、専用アプリから最大で20ヶ所のポイントを操作することができます。
詳しいご利用方法に関しては
こちらをご参照ください。

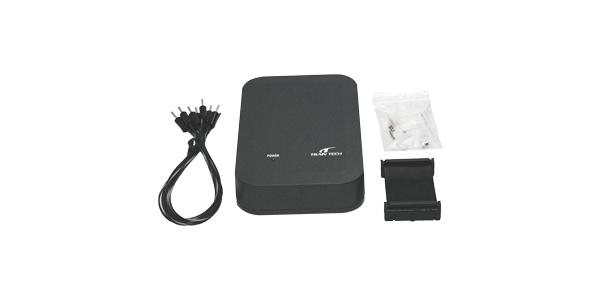

| ポイント拡張パック［PX］ | 1台 |
|---|---|
| ピンケーブル黒・黒/白 | 各4本 |
| 圧着端子・圧着端子カバー | 各8個 |

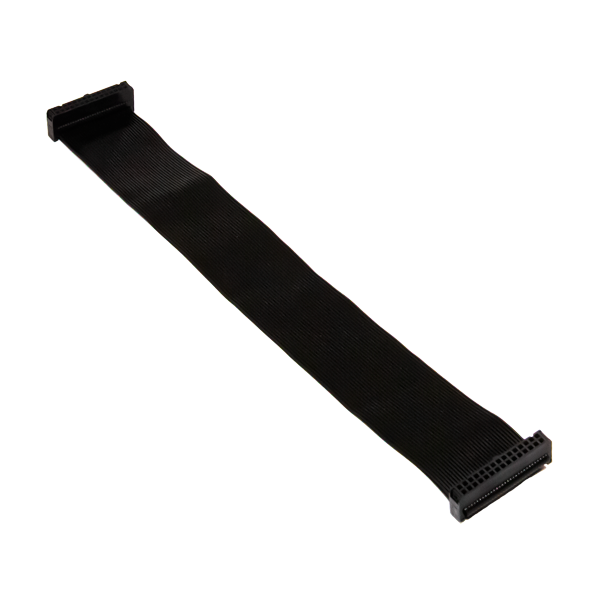

| 専用フラットケーブルS | 1本 |
| 取扱説明書 | 1部 |
| 型式 | BTPX101 |
|---|---|
| 本体サイズ |
W 100 × D 152 × H 38 (単位：mm)
※奥行きは突起部分を、高さは脚を含んだ寸法となります |
| 重さ | 214g |
| 定格 |
入力 DC IN 15V / 4A
出力 ポイント： DC12V / 2.5A / CH |
| 入出力端子 |

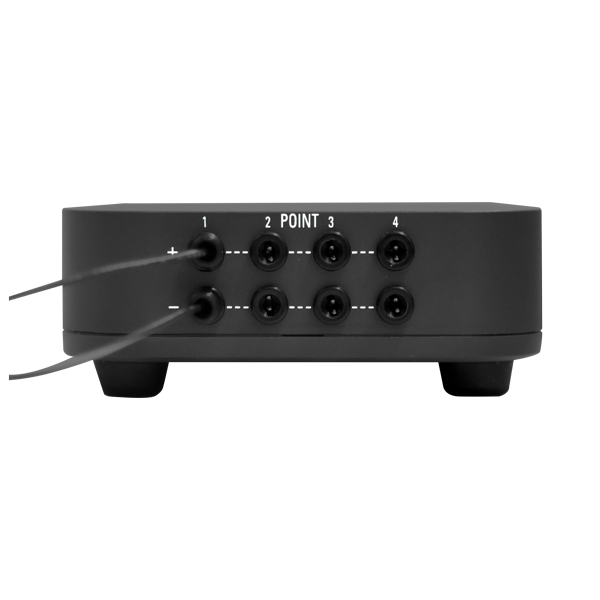

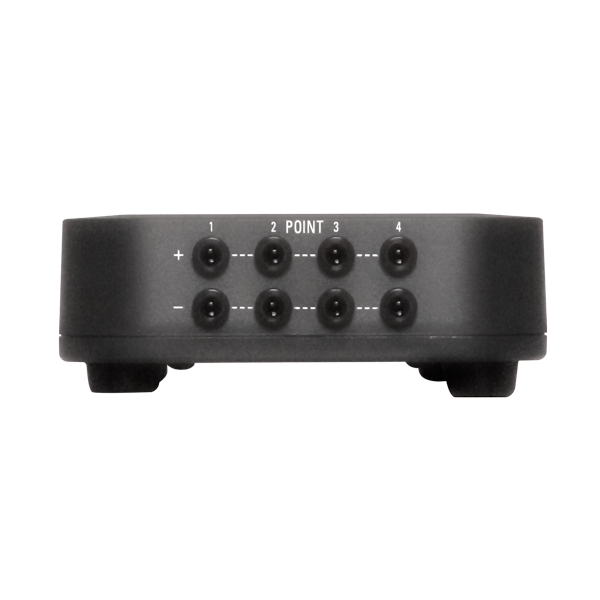

ポイント出力端子 4ヶ所分

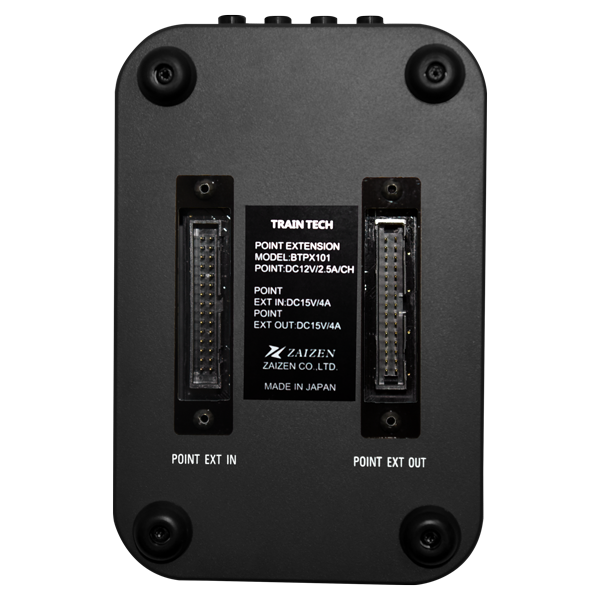

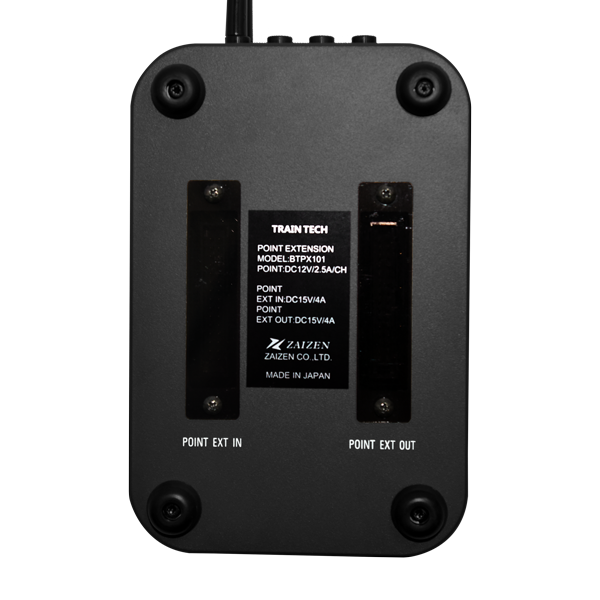

ポイント拡張入力端子 DC 15V / 4A ×１ ポイント拡張出力端子 DC 15V / 4A ×１ |

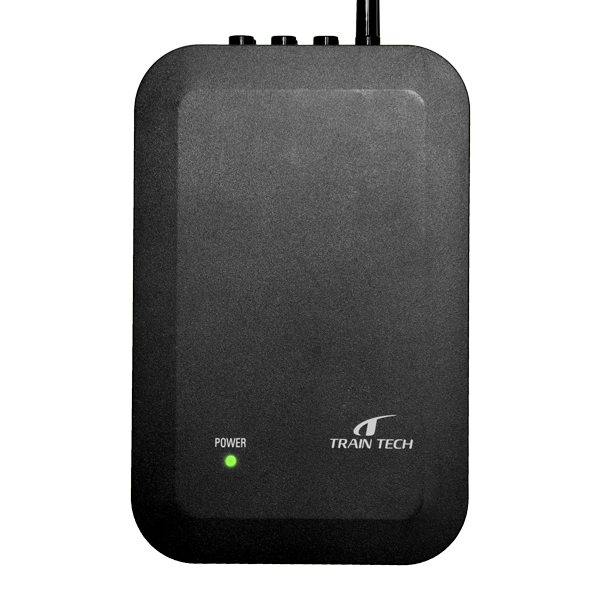

| LEDインジケーター | 電源用(緑) ×１ |

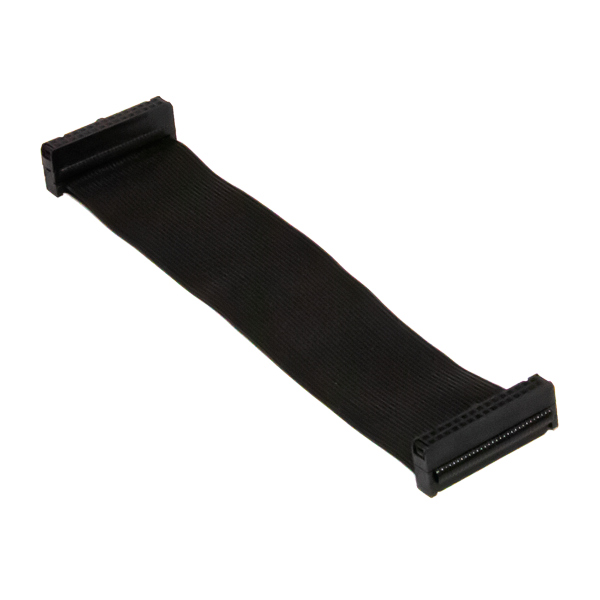

※5～6トラックの場合には、別売りの専用フラットケーブルＭが必要となります。
※7～8トラックの場合には、別売りの専用フラットケーブルＬが必要となります。
スマホ1台で複数トラックの車両運転が可能！

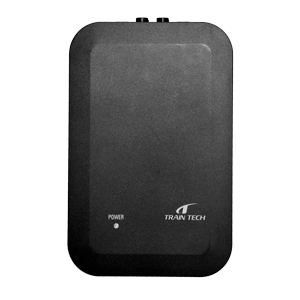

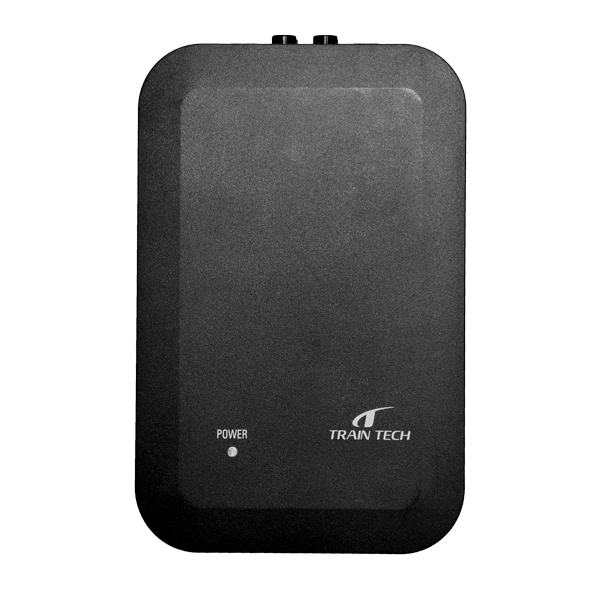

トラック拡張パック［TX］はトラック制御数を拡張するものです。

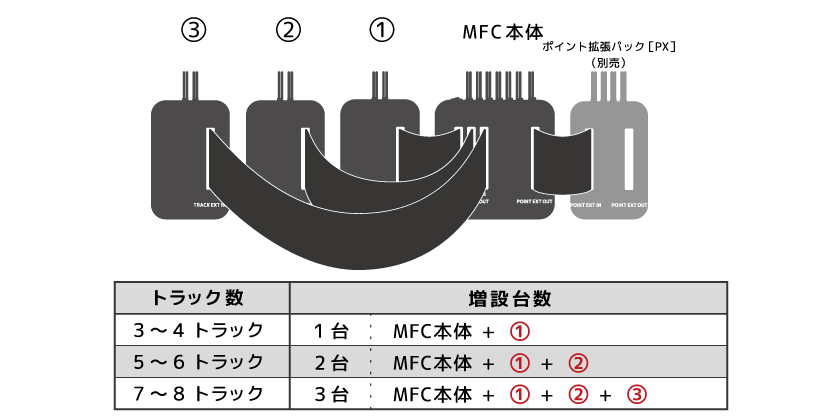

通常MFC本体でのトラック制御数は2ヶ所分のみですが、MFC本体にトラック拡張パック[TX] を専用フラットケーブルで 増設することによって、最大で8トラック分の操作が可能となります。
[TX]1台で2ヶ所分、最大3台の増設で8トラックの操作が可能になります！

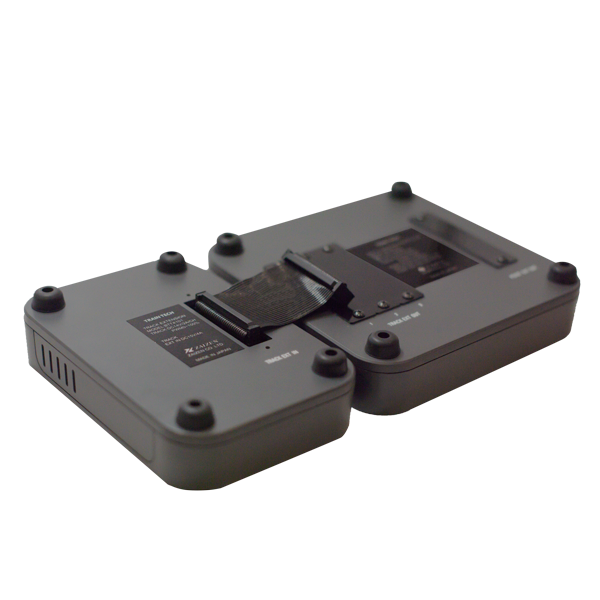

専用フラットケーブルS・M・Lにて増設し、MFC本体と同様にアプリを利用することによって、最大で8トラックを操作することができます。
詳しいご利用方法に関しては
こちらをご参照ください。

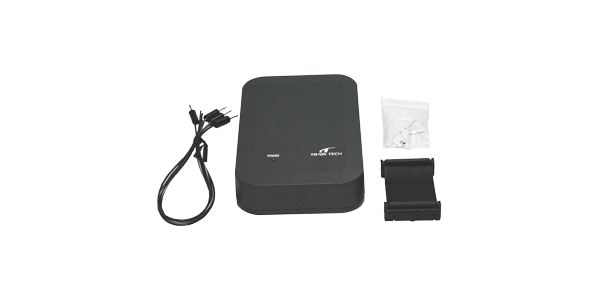

| トラック拡張パック［TX］ | 1台 |
|---|---|
| ピンケーブル黒・黒/白 | 各2本 |
| 圧着端子・圧着端子カバー | 各4個 |
| 専用フラットケーブルS | 1本 |
| 取扱説明書 | 1部 |

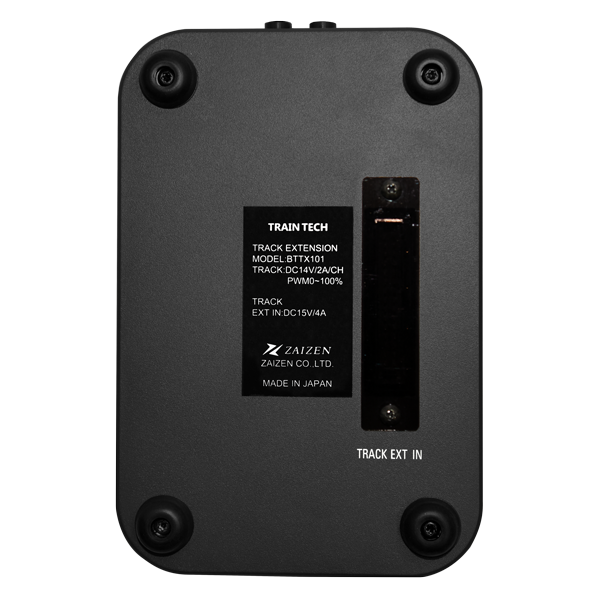

| 型式 | BTTX101 |
|---|---|
| 本体サイズ |
W 100 × D 152 × H 38 (単位：mm)
※奥行きは突起部分を、高さは脚を含んだ寸法となります |
| 重さ | 200g |
| 定格 |
入力 DC IN 15V / 4A
出力 トラック： DC14V / 2A / CH PWM 0～100% |
| 入出力端子 |

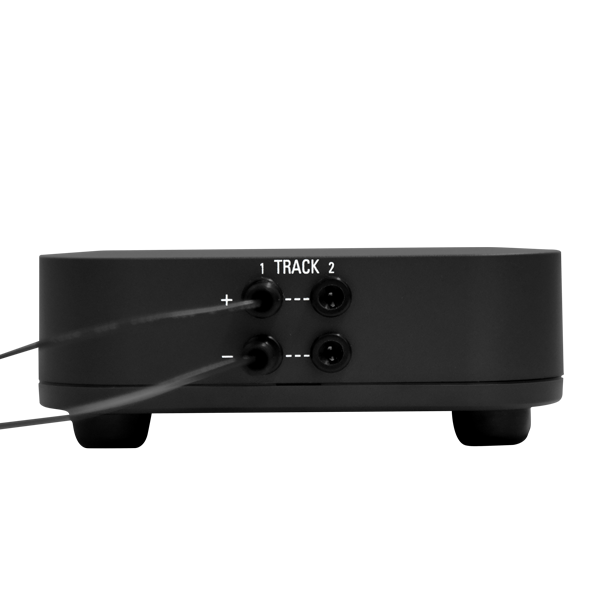

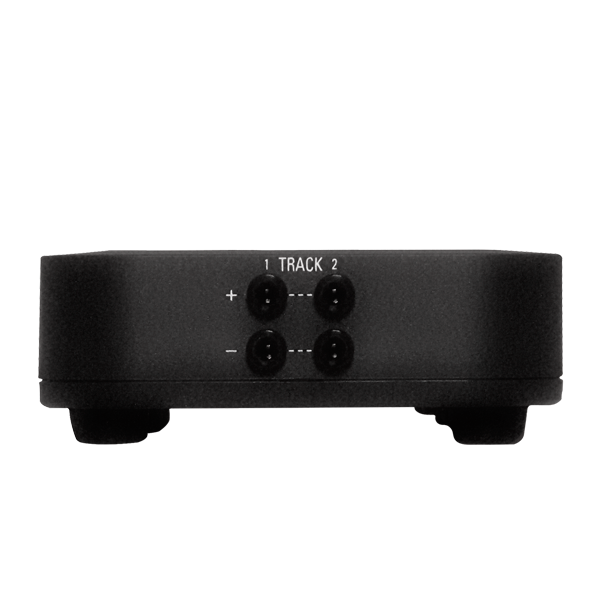

トラック出力端子 ２トラック分
トラック拡張入力端子 DC 15V / 4A ×１ |

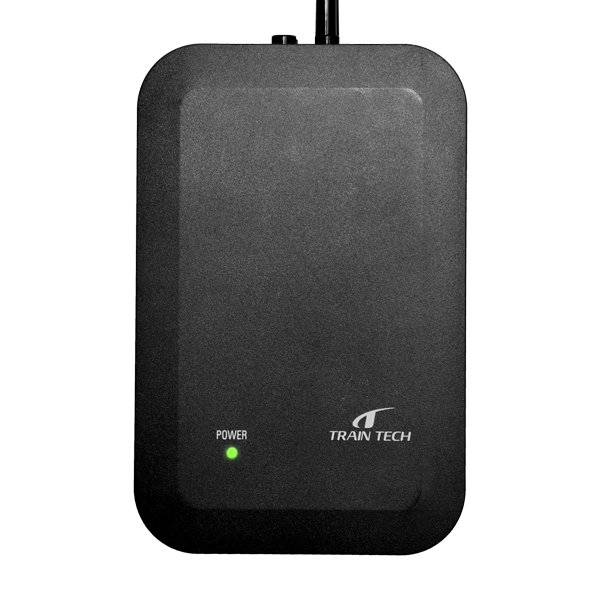

| LEDインジケーター | 電源用(緑) ×１ |
